Infraröd Sensor: En omfattande glossariepost

Vad är en Infraröd Sensor?

En infraröd sensor (IR-sensor), ofta kallad för en Passiv Infraröd Sensor (PIR-sensor), är en elektronisk enhet som upptäcker infraröd strålning (värme) utgiven eller reflekterad av objekt inom dess detektionsområde. Till skillnad från aktiva sensorer, utger PIR-sensorer inte någon energi för detektion; istället känner de passivt av förändringar i infraröd strålning i miljön. Dessa egenskaper gör IR-sensorer energieffektiva och idealiskt lämpade för batteri- eller soldrivna enheter som viltkameror.

PIR-sensorer är integrerade i olika tillämpningar, inklusive säkerhetssystem, rörelseaktiverad belysning och viltkameror. Förmågan att upptäcka rörelse och temperaturvariationer utan fysisk kontakt gör dem oumbärliga i scenarier som kräver icke-intrusiv övervakning.

Hur Infraröda Sensorer Fungerar

Infraröda sensorer opererar baserat på sin förmåga att upptäcka förändringar i infraröd strålning orsakade av temperaturfluktuationer eller rörelse. Nedan följer en detaljerad förklaring av deras operativa principer:

1. Infraröd Strålning Grunder

• Varje objekt med en temperatur över absolut noll utger elektromagnetisk strålning inom det infraröda spektrumet.
• Människor och djur utger distinkta nivåer av infraröd strålning på grund av deras kroppsvärme, som kan detekteras av IR-sensorer.

2. Pyroelektriskt Element

• Kärnan i en IR-sensor är det pyroelektriska detektionselementet, ett material känsligt för infraröd strålning.
• Elementet detekterar differentiella förändringar i infraröd strålning och omvandlar dem till elektriska signaler.

3. Differentiell Signaldetektering

• För rörelsedetektering använder sensorn två eller flera pyroelektriska element arrangerade i par.
• När ett objekt rör sig över sensorns detektionszoner, orsakar det en förändring i den infraröda strålningen detekterad av elementen.
• Dessa variationer skapar ett elektriskt signalmönster, som utlöser den anslutna enheten (t.ex. en viltkamera eller lampa).

4. Fresnel Lins och Strålningszoner

• En Fresnel lins används ofta för att fokusera och rikta infraröd strålning mot pyroelektriska sensorn.
• Linsen delar upp sensorns synfält i flera zoner, vilket förbättrar detektionsnoggrannheten.
• När ett varmt objekt rör sig mellan dessa zoner, registrerar sensorn förändringar i strålning, vilket möjliggör exakt rörelsedetektering.

Nyckelkomponenter i en Infraröd Sensor

1. Pyroelektriskt Detektionselement

• Omvandlar infraröd strålning till elektriska signaler.
• Känsligt för förändringar i temperatur och rörelse.

2. Fresnel Lins Array

• Fokuserar infraröd strålning mot sensorn.
• Utökar detektionsområdet och skapar flera detektionszoner.

3. Skyddande Hölje

• Skyddar sensorn från damm, vatten och fysisk skada.
• Vanligtvis utformad för att motstå utomhusmiljöer.

4. Elektronisk Kretsning

• Förstärker och behandlar signalen från sensorn.
• Integreras med andra system som kameror eller larm.

Tillämpningar av Infraröda Sensorer

Infraröda sensorer är mångsidiga och används flitigt över industrier. Nedan följer några nyckelapplikationer:

1. Rörelsedetektering

• Säkerhetssystem: Upptäcker inbrott och utlöser larm.
• Automatisk Belysning: Aktiverar lampor vid rörelsedetektering, vilket sparar energi.

2. Viltövervakning och Viltkameror

• PIR-sensorer i viltkameror detekterar rörelsen hos djur, vilket aktiverarn för att fånga bilder eller videor.
• Funktioner som justerbar känslighet och triggerintervall minimerar falska triggers och optimerar prestanda.

Exempel på Användning

• En viltkamera utrustad med en PIR-sensor placeras längs en viltstig.
• När ett djur kommer in i detektionszonen, aktiverar sensornn för att fånga en bild eller video.
• Känslighetsinställningar kan justeras för att ignorera små djur eller miljöfaktorer som vind.

3. Energihantering

• PIR-sensorer i smarta hem optimerar energianvändning genom att aktivera system endast när det behövs.

4. Industriell Övervakning

• Används för att övervaka maskiner, detektera fel eller överhettning.

5. Temperaturmätning

• Icke-kontakt termometrar och termiska bildningsenheter använder PIR-sensorer för att mäta temperatur.

Tekniska Specifikationer

Fördelar med Infraröda Sensorer

• Energieffektivitet: Ideal för enheter med lågt energibehov som viltkameror.
• Kostnadseffektiv: Billig och allmänt tillgänglig.
• Icke-intrusiv: Upptäcker rörelse och värme utan fysisk kontakt.
• Tillförlitlig: Fungerar effektivt under varierande ljusförhållanden.
• Mångsidig: Lämplig för inomhus- och utomhusbruk.

Begränsningar av Infraröda Sensorer

• Falska Larm: Utlöses av miljöfaktorer som solljus eller vind.
• Miljökänslighet: Prestanda kan försämras under varma, fuktiga förhållanden.
• Begränsad Differentiering: Har svårt att skilja mellan objekt med liknande temperaturer.

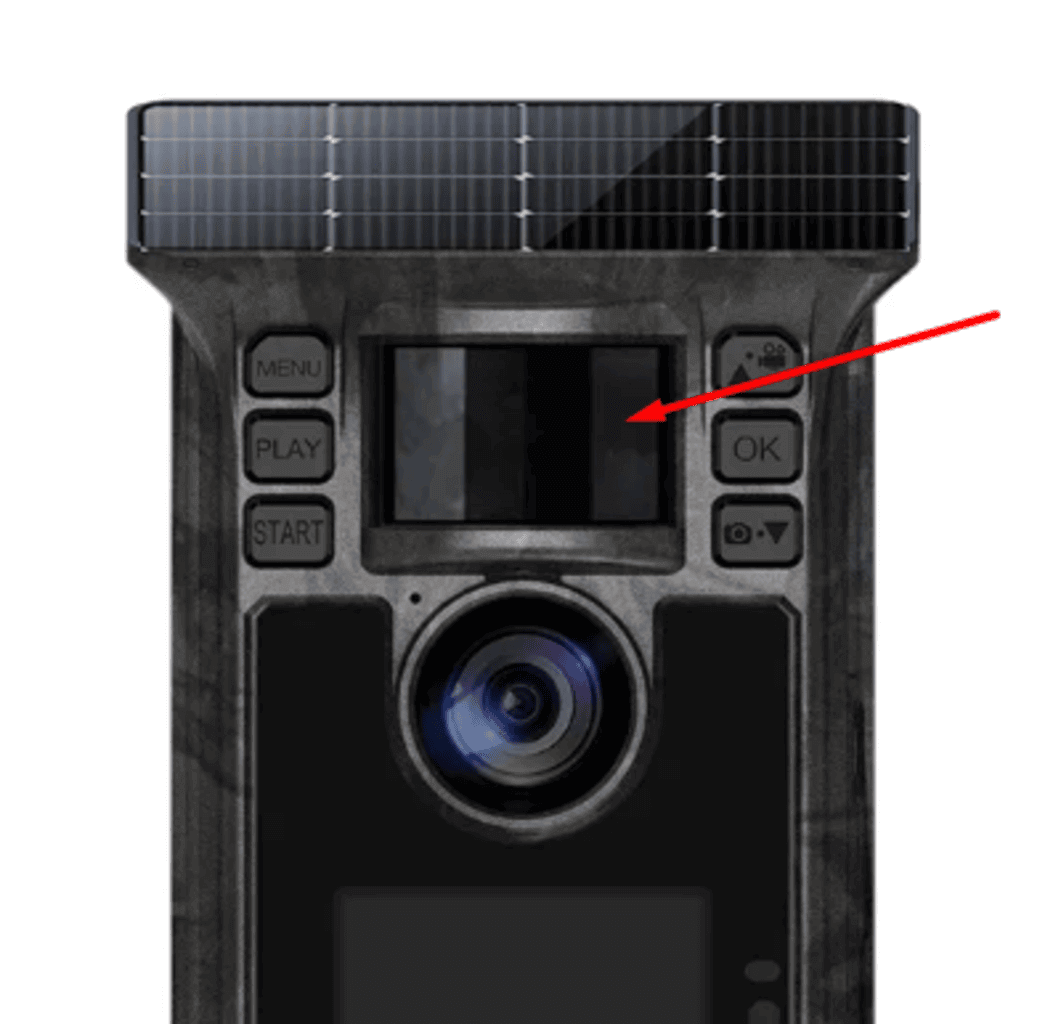

Infraröda Sensorer i Viltkameror

1. Justerbara Inställningar

• Känslighetsnivåer: Anpassa detektion till specifika miljöer.
• Triggerintervall: Anpassa tiden mellan successiva aktiveringar för att spara batteri och lagringsutrymme.

2. Placeringstips

• Montera kameror 2–3 meter ovanför marken för optimal täckning.
• Undvik direkt solljus för att minska falska larm.
• Rikta sensorer mot stigar eller fodringsplatser för bättre vilt detektion.

3. Fresnel Lins Design

• Bestämmer detektionsvinkel och -område.
• Avancerade design säkerställer exakt zon täckning för exakt rörelsedetektering.

Slutsats

Infraröda sensorer är oumbärliga verktyg i modern teknik, särskilt för rörelsedetektering och temperaturmätning. Deras integrering i viltkameror, säkerhetssystem och energihanteringsenheter framhäver deras mångsidighet och effektivitet. Genom att förstå deras komponenter, funktion och tillämpningar kan användare optimera deras prestanda för specifika behov, vare sig det är viltfotografering eller hemsäkerhet.

För outdoorentusiaster och yrkesmän säkerställer behärskning av användningen av infraröda sensorer i viltkameror effektiv övervakning och överlägsna resultat.
