Vad är ett IR-Cut Filter?

Ett IR-cut-filter, även kallat infraröd cut-off-filter, är en optisk komponent som används i bildsystem för att blockera infraröd (IR) ljus samtidigt som det tillåter synligt ljus att passera igenom. Infraröd ljus, vanligtvis med en våglängd över 700 nm, kan störa bildsensorer, vilket orsakar distorsioner i färgrepresentation och reducerar övergripande bildkvalitet. Genom att filtrera ut IR-våglängder säkerställer IR-cut-filter exakt färgreproduktion och förbättrar bildtydlighet.

Dessa filter är väsentliga i tillämpningar som kräver sanningsenlig färgrepresentation, såsom trailkameror, säkerhetskameror, digitalkameror och industriella inspektionsystem. Många IR-cut-filter är omkopplingsbara, vilket möjliggör att de anpassar sig till både dags- (färgavbildning) och nattlägen (infraröd avbildning).

Hur Fungerar ett IR-Cut Filter?

Grunderna

Ett IR-cut-filter fungerar genom att antingen reflektera eller absorbera infraröd ljus. Detta uppnås med hjälp av specialiserade material som fuserad kvarts, B270-glas, flytglas eller absorberglas. Dessa material är konstruerade för att blockera infraröda våglängder samtidigt som de överför synligt ljus (400–700 nm). Vissa avancerade filter kan också blockera ultraviolett (UV) ljus.

Placering i Bildsystem

IR-cut-filtret placeras vanligtvis mellanlinsen och bildsensorn. Detta säkerställer att endast synligt ljus når sensorn, vilket förhindrar IR-interferens under bildfångst.

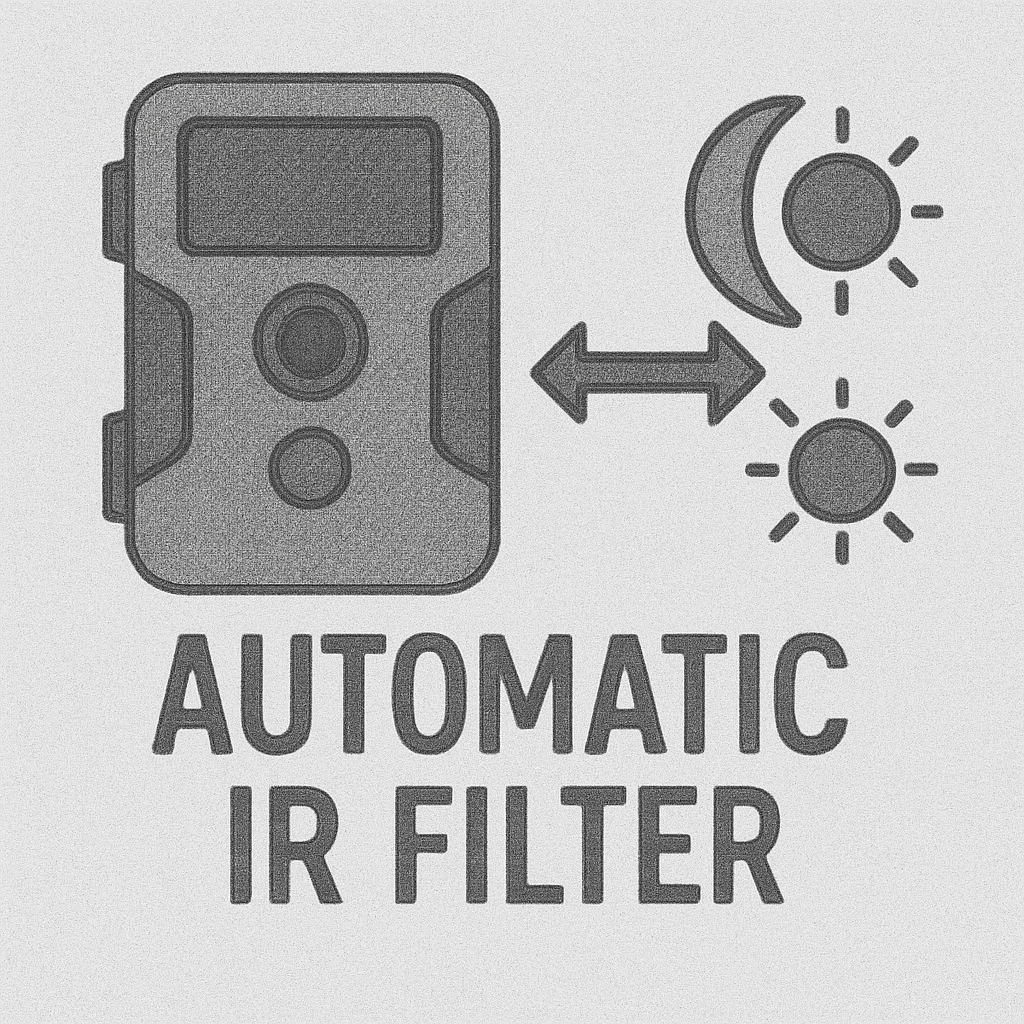

Omkopplingsmekanism i Dags-/Natt System

• Dagsläge: Under dagsljus blockerar IR-cut-filtret infraröd ljus för att fånga färgprecisa bilder. Detta är särskilt användbart för tillämpningar som kräver naturlig färgreproduktion, såsom vildlivsfotografering eller övervakning.
• Nattläge: I svagt ljus eller nattvillkor inaktiveras filtret eller svängs mekaniskt ut ur den optiska banan. Detta möjliggör att infraröd ljus når sensorn, vilket förbättrar nattseendet när det används med IR-belysning.

Övergången mellan dags- och nattlägen genomförs ofta med hjälp av mekaniska aktorer eller elektromagneter. Avancerade system kan använda dubbla linsuppsättningar med separata sensorer för dags- och nattavbildning, vilket eliminerar behovet av en mekanisk switch.

Tekniska Detaljer

Material som Används

Prestandan hos ett IR-cut-filter beror på materialen som används för dess konstruktion:

• Fuserad Kvarts: Erbjuder hög hållbarhet och utmärkt optisk tydlighet.
• B270-Glas: Ett kostnadseffektivt alternativ med god ljusöverföring.
• Flytglas: Allsidigt och allmänt tillgängligt.
• Absorberglas: Designat för att blockera specifika våglängder effektivt.

Typer av IR-Cut Filter

1. Absorptiva Filter: Absorberar IR-ljus in i materialet.
2. Reflektiva Filter: Reflekterar IR-ljus bort från den optiska banan.
3. Hybirdfilter: Kombinerar absorptiva och reflektiva egenskaper för bättre prestanda.

Våglängdsområde

IR-cut-filter blockerar vanligtvis våglängder över 700 nm. Avancerade filter kan utöka denna gräns till 800 nm eller högre, och vissa inkluderar också UV-blockeringsförmåga.

Överföringseffektivitet

Hög överföringseffektivitet, vanligtvis över 85% för synligt ljus, säkerställer minimal ljusförlust och levande avbildning. Avancerade filter har också starka blockeringsförmågor (t.ex. optisk densitet >2 för 850–1100 nm-området), vilket effektivt förhindrar IR-interferens.

Tillämpningar av IR-Cut Filter

1. Trailkameror

Trailkameror använder IR-cut-filter för att växla sömlöst mellan dags- och nattlägen. Under dagen blockerar filtret IR-ljus för exakt färgavbildning. På natten inaktiveras filtret, vilket möjliggör IR-belysning för svart-vit nattseendet.

Exempel: En trailkamera fångar levande dagsbilder av vildliv och växlar till infraröd nattseendet för att övervaka nattaktivitet.

2. Säkerhetskameror

Säkerhetskameror förlitar sig på IR-cut-filter för att leverera exakt färgavbildning under dagen och tydligt nattseendet i svagt ljus. Filtret inaktiveras på natten för att tillåta IR-ljus för övervakning.

Exempel: En säkerhetskamera i en parkeringsplats fångar färgbilder under dagen och använder infraröda LED-ljus för detaljerad nattseendefilm.

3. Digitalkameror

I digitalkameror förhindrar IR-cut-filter färgdistorsioner orsakade av IR-ljus. Detta säkerställer att bilderna liknar det mänskliga ögat uppfattar.

Exempel: En fotograf fångar en solnedgång med levande och exakt färger tack vare IR-cut-filtret.

4. Industriell Inspektion

IR-cut-filter är kritiska i industriella visionsystem för att upptäcka defekter och oregelbundenheter i produkter. De säkerställer exakt färgrepresentation och förbättrar kvalitetskontrollen.

Exempel: Kameror på en monteringslina använder IR-cut-filter för att inspektera elektroniska komponenter för defekter.

5. Medicinsk Avbildning

Medicinska bildsystem använder IR-cut-filter för att säkerställa färgprecision och tydlighet, vilket hjälper till vid exakt diagnos.

Exempel: En dermatologikamera använder ett IR-cut-filter för att fånga högupplösta bilder av hudlesioner.

6. Smartphones

Moderna smartphones inkorporerar IR-cut-filter för att förbättra bildkvaliteten, vilket säkerställer exakt färgreproduktion även under utmanande ljusförhållanden.

Exempel: En smartphone fångar sanningsenliga bilder på en fest under artificiell belysning.

7. Drönare

Drönare utrustade med kameror använder IR-cut-filter för att producera tydliga flygbilder med naturlig färgprecision.

Exempel: En drönare fångar högupplösta bilder av en skog, med färger bevarade av IR-cut-filtret.

Fördelar med att Använda IR-Cut Filter

1. Exakt Färgproduktion: Eliminera färgdistorsioner orsakade av IR-ljus.
2. Förbättrad Bildkvalitet: Förbättrar tydlighet, kontrast och detalj i bilder.
3. Mångsidighet: Tillämplig i en mängd olika industrier, från säkerhet till hälsovård.
4. Energieffektivitet: Minskar bländning och brus, vilket minimerar efterbehandlingsbehov.
5. Anpassningsförmåga: Omskapningsbara filter säkerställer sömlös funktion över dags- och nattvillkor.

Viktiga Överväganden vid Val av IR-Cut Filter

1. Våglängdsområde: Se till att filtret blockerar IR-ljus över den önskade tröskeln.
2. Överföringseffektivitet: Hög synlig ljusöverföring säkerställer ljusstyrka och tydlighet.
3. Omskapningsmekanism: Välj omskapningsbara filter om dags-/nattfunktionalitet krävs.
4. Materialkvalitet: Välj material baserat på hållbarhet och optisk prestanda.
5. Storlek och Form: Se till att det är kompatibelt medsystemet.

Slutsats

IR-cut-filtret är en avgörande komponent i moderna bildsystem, vilket säkerställer exakt färgreproduktion och hög bildkvalitet. Dess anpassningsförmåga gör det till en oumbärlig del i en mängd olika tillämpningar, från vildlivsövervakning med trailkameror till industriella inspektioner och medicinsk avbildning. Att förstå dess funktionalitet och fördelar kan hjälpa användare att fatta informerade beslut när de väljer bildutrustning för olika behov.

För ytterligare utforskning, konsultera tillverkare eller detaljerade produktspecifikationer för att hitta det bästa IR-cut-filtret för din tillämpning.
