Glossary Artikel: Sensorns vinkel – Se detektionsvinkel

Vad är sensorns vinkel?

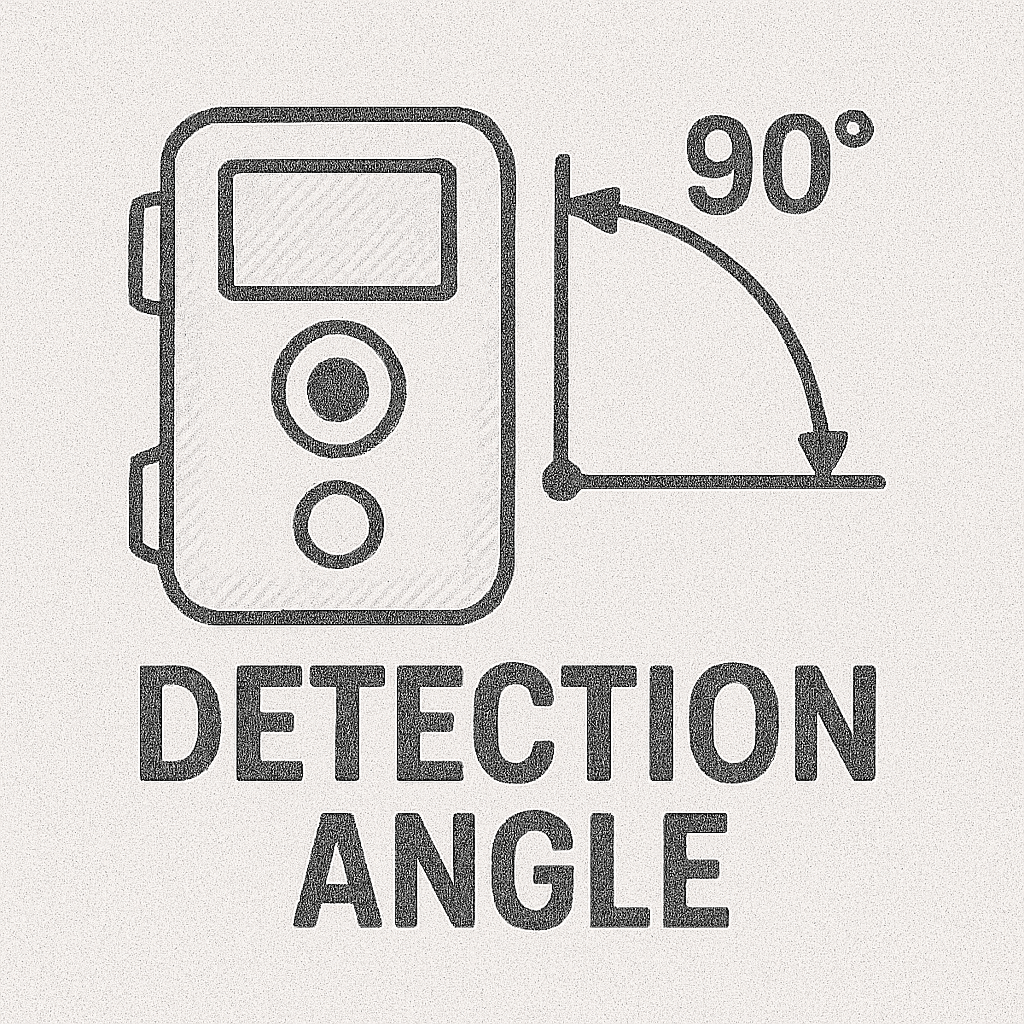

Sensorns vinkel, även känd som detektionsvinkeln, hänvisar till det vinkelområde inom vilket en Passiv Infraröd (PIR) -sensor kan upptäcka rörelse eller förändringar i infraröd strålning. Denna kritiska parameter är väsentlig i enheter som trailkameror, säkerhetssystem och belysningsautomationssystem.

PIR-sensorn förlitar sig på Fresnel-linsen och dess interna design för att bestämma dess detektionsvinkel. Denna vinkel kan delas upp i två komponenter:

• Horisontell vinkel: Vanligtvis ligger mellan 90° till 180° för de flesta tillämpningar, inklusive trailkameror.
• Vertikal vinkel: Ofta smalare, mellan 40° och 60°, men kan variera baserat på sensorns monteringshöjd och syfte.

Att förstå sensorns vinkel möjliggör användare att optimera sensorns täckningsområde effektivt, oavsett om det är för övervakning av vildlivstråk, säkerhet av en fastighet eller automatisering av belysning på kontor.

Viktiga detaljer:

Hur används sensorns vinkel?

1. Definiera täckningsområde

Sensorns vinkel bestämmer det rumsliga området som PIR-sensorn kan övervaka. Detta är viktigt för:

• Säkerhetssystem: Säkerställer att sensorn upptäcker rörelse i varje kritiskt område samtidigt som irrelevanta områden undviks.
• Vildlivsövervakning: Fokuserar på specifika tråk eller regioner där djuraktivitet förväntas.
• Belysningsautomation: Aktiverar ljus när rörelse upptäcks inom det definierade täckningsområdet.

Till exempel:

• En horisontell detektionsvinkel på 120° i kombination med en vertikal vinkel på 60° är väl lämpad för väggmonterade sensorer i ett vardagsrum.
• En 360° horisontell vinkel, typisk för takmonterade sensorer, ger fullständig täckning i ett rum.

2. Optimera sensorplacering

Effektiv placering av sensorer förlitar sig på att förstå detektionsvinkeln:

• Horisontell vinkel: Bestämmer hur bred sensorns täckning sträcker sig. Montering i hörn maximerar täckningen i rum, medan montering på en plan vägg begränsar den övervakade zonen.
• Vertikal vinkel: Vägleder den ideala installationshöjden. En sensor monterad för högt kan missa rörelse på marknivå, medan en sensor monterad för lågt kan misslyckas med att upptäcka föremål på högre nivåer.

3. Anpassa detektionszoner

Vissa sensorer erbjuder funktioner för att anpassa detektionsvinklar:

• Fysisk maskering: Adhesiva täcken eller barriärer kan blockera delar av Fresnel-linsen för att utesluta oönskade områden.
• Svivel fästen: Justerbara fästen möjliggör att användaren lutar sensorn, vilket förändrar dess vertikala eller horisontella täckning.
• Utbytbar Fresnel-lins: Att byta ut Fresnel-linsen kan förändra detektionsvinkeln, vilket gör sensorn anpassningsbar till olika scenarier.

Tekniska detaljer om sensorns vinkel

Komponenter som påverkar sensorns vinkel:

1. Fresnel-lins:

• En segmenterad lins som fokuserar infraröd strålning på PIR-sensorn.
• Bestämmer antalet detektionszoner och deras vinkel täckning.
• Konstruktioner varierar för att skapa koniska, cylindriska eller fläktformade täckningsmönster.

2. PIR-sensor:

• Upptäcker förändringar i infraröd strålning inom dess synfält.
• Arbetar i samverkan med Fresnel-linsen för att omvandla rörelse till elektriska signaler.

3. Monteringshöjd och placering:

• Installationshöjden påverkar direkt den vertikala detektionsvinkeln. En väggmonterad sensor på 7 fot har en nedåtriktad vinkel för att fånga rörelse nära marken.

4. Miljöfaktorer:

• Detektionsnoggrannheten beror på temperaturskillnader mellan objektet och bakgrunden.
• Fysiska hinder inom detektionsvinkeln, såsom väggar eller möbler, kan skapa blinda fläckar.

Tillämpningar och användningsfall

Exempel 1: Vildlivsövervakning

En trailkamera utrustad med en 90° horisontell vinkel och en 50° vertikal vinkel är ideal för övervakning av vildliv på tråk. Denna konfiguration minimerar falska utlösningar från irrelevanta rörelser, såsom svajande grenar.

Exempel 2: Hemsäkerhet

En PIR-sensor med en 120° horisontell vinkel och en 40° vertikal vinkel monteras i en korridor. Denna installation säkerställer att rörelse över korridoren detekteras effektivt medan rörelse på angränsande golv eller rum ignoreras.

Exempel 3: Kontorsbelysning

En takmonterad PIR-sensor med en 360° horisontell vinkel ger fullständig täckning i ett öppet kontor. Denna placering säkerställer konsekvent belysningsaktivering utan att missa något hörn av rummet.

Exempel 4: Övervakning av parkeringsplats

En PIR-sensor med en 180° horisontell vinkel och en 60° vertikal vinkel övervakar en parkeringsplats. Denna installation säkerställer bred täckning av området medan falska larm från objekt utanför parkeringsplatsen minimeras.

Justera sensorns vinkel

Tekniker för justering av horisontella och vertikala vinklar:

1. Fysisk maskering:

• Använd adhesiva remsor eller anpassade täcken för att blockera delar av Fresnel-linsen och begränsa detektionsvinkeln.
• Exempel: Blockera den övre delen av linsen för att undvika att upptäcka högre objekt.

2. Svivel fästen:

• Vägg- eller takfästen med justerbara fästen möjliggör att användaren lutar sensorn.
• Exempel: Luta en sensor nedåt för att fokusera på rörelse på marknivå.

3. Utbytbar Fresnel-lins:

• Vissa sensorer tillåter utbyte av Fresnel-linsen för att ändra detektionsvinkeln.
• Exempel: Installera en smal vinkel för att fokusera på ett specifikt område, såsom en dörröppning eller tråk.

Bästa metoder för användning av PIR-sensorer baserat på sensorns vinkel

1. Välj rätt sensor:

• Stora öppna utrymmen: Använd takmonterade PIR-sensorer med 360° horisontella vinklar.
• Korridorer: Välj smal-vinkel sensorer för att undvika att upptäcka rörelse i angränsande utrymmen.

2. Undvik blinda fläckar:

• Justera sensorns höjd och vinkel för att säkerställa komplett täckning utan gap.
• Överlappa sensorer i oregelbundet formade eller stora områden för omfattande övervakning.

3. Minimera falska larm:

• Maskera delar av linsen som är utsatta för störningar, såsom områden med frekvent irrelevant rörelse.
• Undvik att installera sensorer nära värmekällor eller direkt solljus.

4. Regelbunden underhåll:

• Periodiskt testa sensorns täckning för att säkerställa att den matchar de önskade detektionszonerna.
• Kalibrera om eller justera placeringen vid behov efter miljöförändringar.

Slutsats

Sensorns vinkel, eller detektionsvinkeln, är en grundläggande aspekt av PIR-sensorns funktionalitet. Riktig förståelse och justering av dessa vinklar säkerställer optimal prestanda, oavsett om det är för vildlivsövervakning, hemsäkerhet eller belysningsautomation. Genom att välja rätt detektionsvinkel och anpassa täckningsområdet kan användare minimera falska utlösningar och uppnå tillförlitlig, effektiv drift av sina PIR-sensorer.
